仕様と違うＲＴＣ＿ＯＳＣＦ

バックアップ電池がない、または、一旦外すとＲＴＣの設定がご破算のままリセットされません。 これはシステムをリセットしてもＲＴＣがバックアップ電池で稼働していてリセットが不要なケースがあるからです。 まあＲＴＣを使う場合、大抵はバックアップ電池で稼働させるから便利ですよね。 ご破算だけどリセットされないＲＴＣの現在時刻を液晶に表示させたりすると単にデタラメな時刻表示というだけではなく 時刻の進み方がとんでもない状態になります。 それは、ＲＴＣの内部レジスタもご破算になっていて、通常の時刻の進め方でなくなるためです。 もっとも派手な動作は１秒毎に１時間以上進む事態になったことがあります（苦笑）。 そこでＲＴＣがご破算になったかどうかを判定して、ご破算のときは２０１２年１月１日０時０分０秒から１秒ずつ進むようにリセットをかけることにしました。 そのためにレジスタＲＴＣ＿ＯＳＣＦが用意されています。

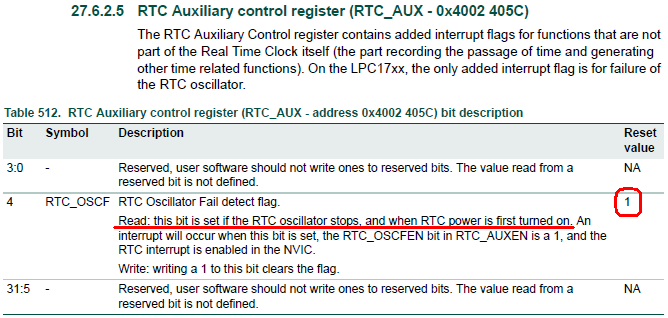

ユーザマニュアルUM10360.pdfの説明を読むと、ＯＳＣの発振が失敗したときに１になるか、ＲＴＣに最初に電源が入ったときに１になります。 右端にリセット時に１になる（Ｒｅｓｅｔ　ｖａｌｕｅ＝１）と書いてあるのは間違いです。

早速、ＲＴＣ＿ＯＳＣＦを利用してみました。 システム起動時にＲＴＣ＿ＯＳＣＦが１であればＲＴＣのリセット動作を行うようにプログラムを組みました。 が、ＲＴＣをバックアップ電池から稼働させているのに、ＵＳＢ電源をオフ→オンにすると ＲＴＣ＿ＯＳＣＦが１になってしまいＲＴＣをリセットしています。 その様子を動画に収めました。 2018-01-19 【この動画を削除しました】

仕様と異なる動作がメーカー販売のボードで起きてしまいました。 ＮＸＰセミコンダクターズジャパン　ツイッター公式アカウントの方にご協力頂いて原因を追求していくことにしました。ありがとうございます。 以下の内容はＲＴＣ＿ＯＳＣＦビットが１になる話 - Tabtterとほぼ同じです。

このプログラムはＬＰＣＸｐｒｅｓｓｏ（ＬＰＣ１７６８版）でＲＴＣ＿ＯＳＣＦビットの状態をＬＥＤ２で表示します。

ＬＰＣ１７ｘｘシリーズ用ユーザーマニュアルUM10360.pdfによるとＶＢＡＴをバッテリーバックアップ中にＶＤＤオフ→オンで ＲＴＣ＿ＡＵＸのＲＴＣ＿ＯＳＣＦビットが０のままのハズです。 でも実機では１になっていますので再現プログラムを作りました。

このコードは新規プロジェクト、ＬＰＣ１７６８、Ｃプロジェクトのmain.cです。 ヘッダファイルなしで内容を把握できるようペリフェラルのアドレスをべた打ちしてあります。 ユーザーマニュアル記載のアドレスと見比べながら確認してください。 ビットが０のときのテストをｅｌｓｅ節だけ実行してＬＥＤ２消灯を確認済み。 このソースで電源を入れると百発百中でＬＥＤ２が点灯したままになります。 つまりＲＴＣ＿ＯＳＣＦビットが１になっています。

1. 改造済
   　ＬＰＣＸｐｒｅｓｓｏ（ＬＰＣ１７６８版）にはＶＢＡＴ周りの周辺回路に問題があり
   　ＬＰＣ－ＬＩＮＫ→ＶＢＡＴ端子間のダイオードＤ７（ＢＡＴ６０Ａ）を外す対策を施してあります。
   　詳細はをご覧ください。
2. ＬＰＣＸｐｒｅｓｓｏのシルク印刷（今もシルク印刷？）
   　ＬＰＣＸｐｒｅｓｓｏ　ＬＰＣ１７６８　ＲＥＶ　Ａ　（Ｃ）２０１０　ｗｗｗ．ｎｘｐ．ｃｏｍ／ｌｐｃｘｐｒｅｓｓｏ
3. ＬＰＣ１７６８の刻印
   　ＮＸＰ
   　ＬＰＣ１７６８ＦＢＤ１００
   　ＳＮＯ３１１．１　　　　　０２
   　ＺＳＤ１０１３
4. ＶＢＡＴバックアップ電源
   　ＣＲ２０３２（コイン型リチウム電池）
   　タカチの専用電池ホルダを介しＬＰＣＸｐｒｅｓｓｏのピンヘッダＪ６－１（ＧＮＤ）、Ｊ６－３（ＶＢ）にハンダ付け
   　電圧：３．２２８Ｖ（テスタ三和ＣＤ８００ａで測定）
5. ＶＤＤオフ→オンの方法
   　ＬＰＣ－ＬＩＮＫ（ＬＰＣＸｐｒｅｓｓｏの左半分）にＰＣのＵＳＢケーブル接続
   　内蔵電源回路で３．３Ｖに変換後、右半分のターゲット部分へ供給
6. ＶＢＡＴバックアップ電圧の挙動
   　アナログオシロスコープＫＥＮＷＯＯＤ　ＣＳ－４０２５で観測。
   　ＶＤＤオフ→オンの間にヒゲ、凹みなどの変動がないことを確認済。

他の電源供給と挙動を比較します。 Ｊ６－２（ＶＩＮ）にアルカリ乾電池３本（４．７Ｖ）を供給して起動させました。 ＶＩＮ→ＬＰＣ－ＬＩＮＫ→内蔵電源回路→３．３Ｖ→ＶＤＤというルートです。 結果はＵＳＢと同様、ＬＥＤ２点灯（ＲＴＣ＿ＯＳＣＦビットが１）でした。 ＵＳＢからの電源供給に問題ありません。

Ｄ８（ＢＡＴ６０Ａ）がない状態と比較します。 Ｄ８はＵＳＢ電源供給時の逆流防止用なのでＤ７取り外しと共に不要です。 Ｄ８を取り外して代わりに抵抗のリード線で短絡、バックアップ電池とＶＢＡＴを直結しました。 結果はＤ８使用時と同様、ＬＥＤ２点灯（ＲＴＣ＿ＯＳＣＦビットが１）でした。 Ｄ８使用に問題ありません。

無改造の１７６９リビジョンＡ版と比較します。以下「９版」と省略します。 １７６９版にバックアップ電源（ＣＲ２０３２）を接続。 ＬＰＣ－ＬＩＮＫにＵＳＢケーブルを差し込み、ＬＥＤ２が２回フラッシュ（パッパッ）を繰り返す。 １７６９版は下ろし立ての新品ですから、製品出荷時のプログラムが動作しました。 続いて再現プログラムをデバッガでの書き込み→実行でＬＥＤ２点灯、 バックアップ電源の接続時にＲＴＣ＿ＯＳＣＦビットが１になり仕様通りです。 このときＲＴＣ＿ＯＳＣＦビットが１ですので、１を書き込んで０クリアしています。 デバッガを終了させ、実機は無限ループを継続しています。 ＬＰＣ－ＬＩＮＫからＵＳＢケーブルを抜き、ＶＤＤをオフ、 再度ＵＳＢケーブルを差し込むと、ＬＥＤ２が消灯します。 ＶＤＤがオフ→オンでもＲＴＣ＿ＯＳＣＦビットが０のままとなりました。 １７６９版は仕様通りに動作しています。 これで１７６８版に問題があることが判明しました。 ＲＴＣ＿ＯＳＣＦの挙動がややこしいので動画にまとめました。 2018-01-19 【この動画を削除しました】

エラッタを見てもＲＴＣ＿ＯＳＣＦについて書いてないから３、４、５は除外。 たぶん１ですね（笑）。 大穴で２（ぐぬぬ）。

1. 私がＬＰＣＸｐｒｅｓｓｏ（１７６８版）を壊した。
2. Ｅｍｂｅｄｄｅｄ　ＡｒｔｉｓｔｓがＬＰＣＸｐｒｅｓｓｏ（１７６８版）のエラッタを見つけて１７６９版で修正した。
3. ＮＸＰがＬＰＣＸｐｒｅｓｓｏ（１７６８版）のエラッタを見つけて１７６９版で修正した。
4. ＮＸＰがＬＰＣ１７６８にエラッタを見つけてＬＰＣ１７６９リリース時に修正した。
5. ＮＸＰがＬＰＣ１７６９にエラッタを見つけてＬＰＣ１７６９リビジョンＡリリース時に修正した。

なお、今後調査できるのは、２について１７６８版と１７６９版の回路図を比較する程度です。

/*
===============================================================================
 Name        : main.c
 Author      :
 Version     :
 Copyright   : Copyright (C)
 Description : main definition
===============================================================================
*/

#ifdef __USE_CMSIS
#include "LPC17xx.h"
#endif

#include <cr_section_macros.h>
#include <NXP/crp.h>

// Variable to store CRP value in. Will be placed automatically
// by the linker when "Enable Code Read Protect" selected.
// See crp.h header for more information
__CRP const unsigned int CRP_WORD = CRP_NO_CRP ;

// TODO: insert other include files here

// TODO: insert other definitions and declarations here

#define uint32_t unsigned long

int main(void) {

	// TODO: insert code here
	uint32_t *pRTC_AUX = (uint32_t *)0x4002405C;
	uint32_t RTC_AUX = *pRTC_AUX;

	// RTC_OSCFビットを見る
	if (0x00000010 & RTC_AUX)
	{
		//ＬＥＤ２を点灯させたまま

		//RTC_OSCFビットに１を書き込んでクリア
		*pRTC_AUX = 0x00000010;
	}
	else
	{
		//ＬＥＤ２を消灯します。

		//ポート０ピン２２をＧＰＩＯ
		uint32_t *pPINSEL1 = (uint32_t *)0x4002C004;
		*pPINSEL1 = 0b00 << 12;

		//プルアップ
		uint32_t *pPINMODE1 = (uint32_t *)0x4002C044;
		*pPINMODE1 = 0b00 << 12;

		//ノーマルモード（オープンドレインなし）
		uint32_t *pPINMODE_OD0 = (uint32_t *)0x4002C068;
		*pPINMODE_OD0 = 0b0 << 22;

		//出力に切替
		uint32_t *pFIO0DIR = (uint32_t *)0x2009C000;
		*pFIO0DIR = 0b1 << 22;

		//Ｌを出力して消灯
		uint32_t *pFIO0CLR = (uint32_t *)0x2009C01C;
		*pFIO0CLR = 0b1 << 22;
	}

	// Enter an infinite loop, just incrementing a counter
	volatile static int i = 0 ;
	while(1) {
		i++ ;
	}
	return 0 ;
}

このページ自体が鉄ゲタですよホントにもう（ぐすん）。
