アクリルキーホルダー用バックライトの製作

投稿:2017-09-24

可愛いお嬢ちゃんのアクリルキーホルダーにバックライトを作り綺麗に見たい。
キーホルダーをアクリル板で挟み後ろに薄いプラ板と光源を置く事にしました。 これらを自立させるために底板に乗せます。
1個20mA、Vf=3.1V、サイズが3528のチップLEDを縦5個×横5個=合計25個を並べ菱形に配置します。 これらはLED照明からひっぱがした中古品です。
このLEDです。 仕様を見るとこれが近い。
高輝度白色チップLED OSW5DLS1C1A(10個入): LED(発光ダイオード) 秋月電子通商 電子部品 ネット通販
隣同士のランドがパターンで接続してあって不要なパターンを切り離す変わり種のユニバーサル基板を使います。 30年前に購入した物で製造中止になっていて情報が一切ない。 とりあえず用語を調べると「ワイヤード」だけど1種類しかない(笑)。
ワイヤード・ユニバーサル基板 UB-WRD01 - (ユニバーサル基板製品|小型ユニバーサル基板):エレクトロニクス分野をサポートする製造メーカー サンハヤト株式会社
家に転がっているパーツを集めて作りました。 LEDは定電流で点灯させるものですけれど家にあるのは可変電圧式の電源モジュールだけです。 仕方ないのでテスターで電流を計りつつ電圧を上げていき消費電流が20mAになったときの電圧で使う事にして計測してみると仕様通りに3.1Vで20mAになりました。 この電源モジュールに外付けボリュームを追加して電圧調整できるようにしました。 何にでも使えるように電源モジュールの出力範囲1.5V~5Vをカバーします。 トランスが9V×0.3A=2.7Wが上限、20mA/個として最多43個まで点灯できますね(ホントか?)
  1. スナップキャップ/スナップキャップ(ホワイト) WH4021WP 商品概要 | 配線器具 | Panasonic
  2. 電源コード
  3. ヒューズホルダー/ヒューズホルダー/F-610詳細ページ -- サトーパーツ株式会社
  4. ブッシング
  5. ケース/135mm×75mm×49mm/プラスチックケース: 電子工作便利商品 秋月電子通商 電子部品 ネット通販
  6. 電源スイッチ
  7. パイロットランプ/LED/緑L.E.D.ブラケット/DB-30-N詳細ページ -- サトーパーツ株式会社
  8. 抵抗/1kΩ/5%
  9. トランス/100V/9V/0.3A株式会社 菅野電機研究所/製品紹介≫SPシリーズ≫SP-903
  10. ブリッジダイオード/リンク先は参考→ブリッジダイオード(丸型) 600V1A 1J4B1(50個入): 半導体 秋月電子通商 電子部品 ネット通販
  11. 電解コンデンサ/1000μF
  12. 電源モジュール/AC100V/DC1.5V~5.0V/OC2V-SC0512一覧:OCシリーズ:DC/DCオンボードタイプシリーズ:AC/DC、DC/DCスイッチング電源メーカーのイーター電機工業
  13. VR/10kΩ/Bカーブ
  14. つまみ(0~9目盛付き)
  15. コード
  16. 2極コネクタ
中身 後ろ

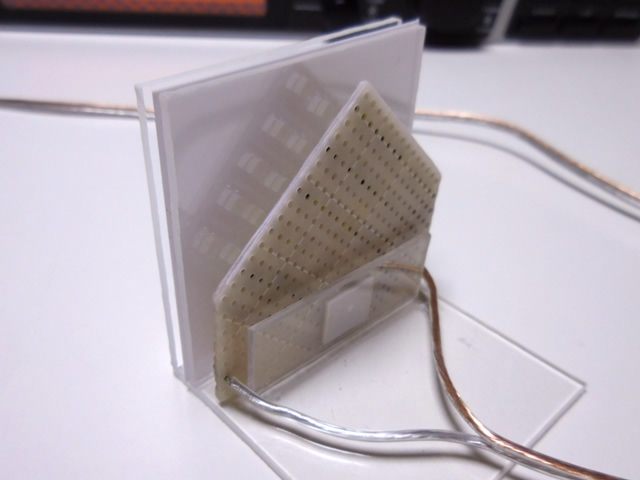

できあがったのでアクリルキーホルダーを取りつけてみましょう。 隙間に差し込みます。 このために作ったバックライトなので寸法がぴったり。 撮影用に暗く点灯させています。 横から見た図 LEDの配置がよく分かるかと思います
使っているデジカメの特性なのかLED光源を上手く拾えていません。 肉眼よりもかなり暗く映っています。
